CONSEILS SUR LES PRISES DE CÔTES

Suivant le type d'escalier, intérieurs ou extérieurs, la méthode
de prise de cote se portera sur différents éléments.

Chaque côte est à relever en millimètres, à plusieurs endroits.
En cas d’écart, il est recommandé de noter la plus petite.

Certains éléments de côtes adaptées à l’escalier choisi,
vous seront proposés au cours de votre demande de prix.

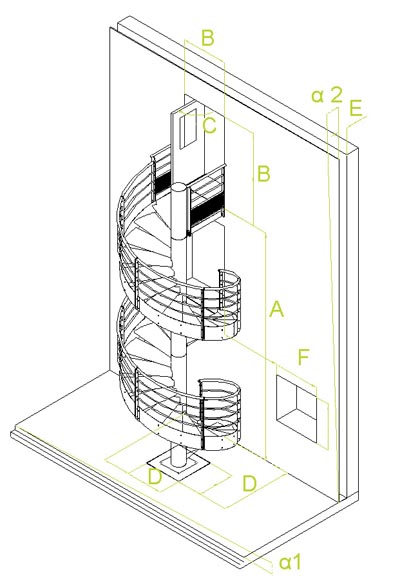

ESCALIERS INTÉRIEURS

A Hauteur à franchir (sol fini / sol fini) en mm.
B Epaisseur de dalle étage (détailler les épaisseurs
de carrelage, chape, béton, faux plafond).
C Longueurs, largeurs de trémies.
D Diagonales des trémies.
E Reculement arrivée
F Hauteur sous plafond.
α1. Vérifier les niveaux des sols.
α2. Vérifier l’aplomb des murs.

Divers :
• Précisez si il y a une réservation au sol (exemple :
plancher chauffant) ou penser à la créer si nécessaire.
• Obstacles au RDC (fenêtres , portes , baie vitrée...)
• Nature des murs longeant l’ escalier.

Pour des ouvrages importants (escalier balancé à limons
reconstitués) des dispositions particulières sont à respecter
pour les ancrages (épaisseur de dalle)
N’hésitez pas à nous consulter pour faisabilité.
(plan dans dossiers Ysofer pages statiques)

ESCALIERS EXTÉRIEURS

Les côtes :
Hauteur à franchir (sol fini / sol fini) en mm
Largeur des ouvertures dans la façade.
Sens de poussée des portes
Position du plot béton (si existant) par rapport à la façade.
Aplomb des sols.
Épaisseur et type de bardage.
Obstacles éventuels.

A Hauteur à franchir
B Dimensions des ouvertures dans la façade
C Sens de poussée des portes
D Position du plot béton (si existant) par rapport à la façade
E Epaisseur et type de bardage
F Position des obstacles éventuels
α1 Niveau du sol
α2 Aplomb des murs
